JPX-20 SSB

Multiband Handheld 10W AM/FM/CW/SSB Transceiver 14 - 30 MHz

Leistungsstarkes Handfunkgerät für den oberen Kurzwellenbereich für Funkamateure und Expeditionen. Zur Bedienung ist kein Handbuch notwendig. Verschiedene Farben und Antennenkonfigurationen sind möglich.

■ 20m/17m/15m/12m/10m + MARS

■ AM/FM/CW/SSB + FT8

■ Sendeleistung 1/5/10 W schaltbar

■ Frequenzstabilität 0,5 ppm

■ Akku mit bis zu 40 Wh installierbar

■ Gewicht um 500 g

■ Abmessungen 4 x 7 x 20 cm

■ Klare Modulation in allen Betriebsarten

■ Einfache, intuitive Bedienung

■ FM: Automatische Relaisablage und CTCSS

■ Squelch und Scan-Funktion für AM/FM

■ RIT für SSB/CW

■ CW: Semi break-in und 500 Hz-Filter

■ Stromverbrauch Empfänger: typ. 45 mA

■ Empfindlichkeit Empfänger: besser 1 µV

■ Stromverbrauch Sender: max. 2 A

■ Echtes S-Meter mit 6 dB-Stufen

■ Permanente Spannungsanzeige

■ Akustische Warnung bei Unterspannung

■ RJ45-Buchse für ext. Mikrofon/Lautsprecher

■ 50-Ohm-Buchse (Cinch) für externe Antenne

■ Interne Teleskopantenne mit ATU

■ Tonruf auf Knopfdruck

■ Akkuladung über 3,5mm DC-Buchse

■ VFO-Knopf leicht rastend, auch sperrbar

■ Frequenzschrittweiten 10 Hz-50 kHz

■ Software-definiertes Radio

■ Aufstartzeit: schneller 1 s

■ OLED-Display für Betrieb bis -25°C

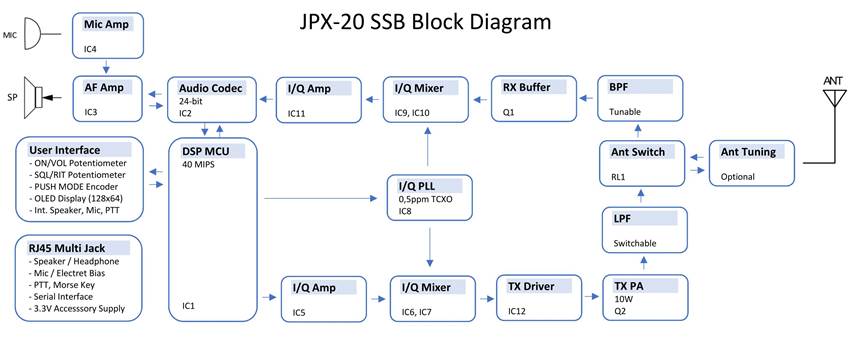

JPX-20_SSB_(blk)

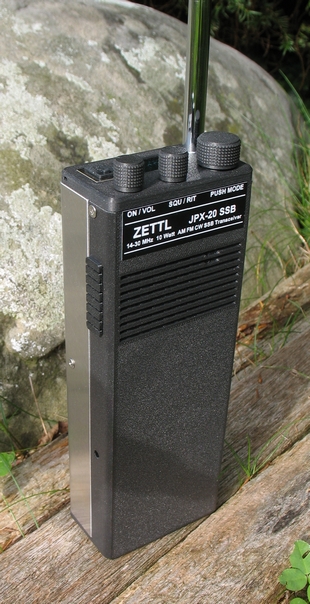

Robustes Kunststoff/Metall-Gehäuse.

Einfache Bedienung

■ Der linke Knopf ON/VOL schaltet das Gerät ein und regelt die Lautstärke.

■ Der Knopf in der Mitte SQU/RIT ist bei AM/FM die Rauschsperre, bei CW/SSB das RX-Feintuning.

Ganz links gedreht ist SQU und RIT aus. Ganz rechts gedreht kann man schnell Bänder wechseln.

■ Der große VFO-Knopf PUSH MODE dient zur Einstellung der Frequenz und der Betriebsarten.

Um Betriebsarten zu wechseln, einfach den VFO-Knopf eindrücken und dabei drehen.

VFO-Knopf drehen:

Frequenz einstellen

VFO-Knopf gedrückt drehen:

Betriebsart wählen

Erweiterte Bedienung

■ Sendeleistung: Während dem Senden mit dem VFO-Knopf einstellen. Die gewählte Leistungsstufe wird am RF-Balken im Display angezeigt.

■ Schrittweite: Bei der Betriebsart-Auswahl den Eintrag «S= » auswählen. Die Schrittweite lässt sich dann mit dem VFO-Knopf zwischen 10 Hz und 50 kHz einstellen. Ein kurzer Druck auf den VFO-Knopf oder die PTT-Taste übernimmt den Wert.

■ CTCSS: Bei der Betriebsart-Auswahl den Eintrag «C= » auswählen. Der CTCSS-Subton lässt sich dann mit dem VFO-Knopf zwischen 67,0 Hz und 250,3 Hz einstellen. Ein kurzer Druck auf den VFO-Knopf oder die PTT-Taste übernimmt den Wert.

■ Relaisbetrieb: Bei FM ist -100 kHz Ablage wählbar. CTCSS ist immer eingeschaltet. Relaisbetrieb wird auch auf CB unterstützt.

■ Scannen: Bei AM/FM und geschlossener Rauschsperre startet ein schneller Doppelklick auf den VFO-Knopf die Signalsuche in der Umgebung der aktuellen Frequenz.

■ Tonruf: Während dem Senden auf den VFO-Knopf drücken.

■ Weitere Tipps und Tricks in unserer FAQ.

Projekt-Hintergrund

Das Handfunkgerät JPX-20 SSB ist eine Neuentwicklung, die Spannungsversorgung, Lautsprecher/Mikrofon, Sprechtaste und eine Teleskopantenne mit ATU in einem kompakten Gehäuse vereint.

Hier gibt es derzeit auf dem Weltmarkt kein vergleichbares Gerät in dieser Leistungsklasse.

Das JPX-20 SSB ist ein vollständig Software-definiertes Radio mit allen Vorteilen, die ein solches System bietet.

Projekt-Stand

Es besteht durchaus ein Interesse für ein Kurzwellenhandfunkgerät aus deutscher Produktion, das einfach und zuverlässig funktioniert. Bei Vorführungen waren die Teilnehmer von der Möglichkeit begeistert, von unterwegs in Sekunden mit 10W QRV zu sein. Besondere Wertschätzung haben wir für den äußerst geringen Stromverbrauch erfahren, der abseits der Steckdose eine wesentlich längere Betriebsdauer ermöglicht, als das bei allen derzeit bekannten Allmode-Funkgeräten mit internem Akku möglich ist. Das JPX-20 SSB hält weiter viele kleine durchdachte Details bereit, die im Gesamten ein tolles Produkt ergeben.

Das Ziel dieser Projektseite ist, einen kommerziellen Hersteller in Deutschland zu finden, der dieses einmalige Kurzwellenhandfunkgerät ab 2026 in Serie produzieren und vertreiben kann. Alternativ ist das JPX-20 SSB auch als Schnellbausatz für Funkamateure konfigurierbar. Sprechen Sie uns an, wenn Sie Gerätehersteller sind oder einen Bausatzvertrieb durchführen wollen.

FAQ

Im Zuge der Vorführungen haben wir viele gute Fragen beantworten können, diese haben wir hier unter FAQ - Häufig gestellte Fragen zusammengestellt.

Literatur

2024: Vergleich KW Handfunkgeräte mit SSB

2024: JPX-20 SSB – Ein komplettes Funkgerät

2024: Bauanleitung CW-Adapter JPX-20 SSB

2024: Bauanleitung Aufsteller JPX-20 SSB

2024: Ergonomisches User-Interface beim JPX-20 SSB

2025: Maximale Reichweite auf KW mit der Teleskopantenne

2025: Bauanleitung Schleppradial JPX-20 SSB

2025: FT8 mit dem JPX-20 SSB

2025: Bauanleitung FT8-Kabel JPX-20 SSB
