varioton z Fernsteuer-Empfänger für Graupner |
Grundig variophon-Sender |
|
Der neue
varioton z- Empfänger ist speziell zum Betrieb mit den Graupner | Grundig
variophon-Fernsteuersendern gebaut. Er benötigt nur eine Spannungsversorgung
und steuert bis zu 4 normale Modellbau-Servos. Die
Servos verhalten sich dann genau so, wie die originalen
Bellamatic-Rudermaschinen, d.h. es ist eine Tip-Tip-Bedienung des Senders
gefragt. Tip-Tip
Fernsteueranlagen
Die Leser, die hierher gefunden haben,
wissen meist wie die Fernsteueranlagen in den 1960er Jahren funktioniert haben.
Es werden auf 27,12 MHz in Amplitudenmodulation verschiedene Töne ausgesendet
(variophon-Sender), im varioton-Empfängersystem decodiert und in einen
entsprechenden Rudermaschinen-Ausschlag umgesetzt. Die Rudermaschine läuft
solange Richtung Endanschlag wie der Steuerknüppel am Sender betätigt wird.
Am Endanschlag greift dann eine Rutschkupplung. Wird der selbst-rückstellende Steuerknüppel
am Sender wieder losgelassen, läuft auch die Rudermaschine wieder langsam
durch eine Rückstellfeder in die Neutralposition zurück. „Tippt“ man den Steuerknüppel nur kurz an,

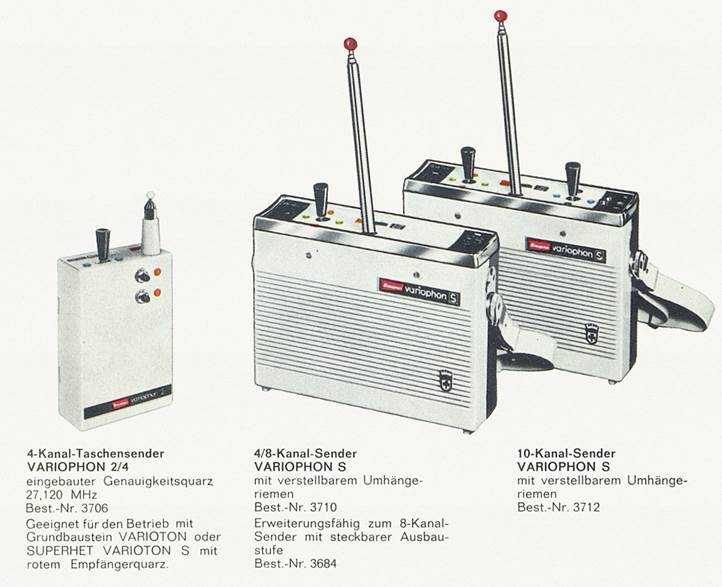

sind auch kleine Ruderausschläge möglich. Graupner
| Grundig variophon-Sender
Die tonmodulierten Sender aus dem Hause
Grundig sind für die Ewigkeit gebaut. Sie arbeiten auch heute noch absolut frequenzstabil
und können mit normalen Mignon-Zellen zuverlässig betrieben werden.
Graupner
| Grundig varioton-Empfangssystem
Die Empfänger-Komponenten von Grundig sind
für die damalige Zeit vorbildlich klein, robust und modular aufgebaut. Das
Beste, was der Markt zu bieten hatte. Ein komplettes 8-Kanal
varioton-Empfangssystem mit 4 Rudermaschinen und 2 Akkus kostete bei
Markteinführung etwa ein Monatsgehalt. Einziger Wermutstropfen ist die etwas
filigrane Anbindung der beiden Akkus.
Der
varioton z-Empfänger
Die heute noch erhaltenen
Original-Empfangskomponenten sind jedenfalls zu wertvoll, um ein Modell „just
for fun“ damit zu bestücken und die Herausforderungen der Tip-Tip-Bedienung
mit dem Original-Sender auszuprobieren. Dafür wurde der varioton z-Empfänger
entwickelt: Er enthält das Empfänger-Grundmodul und 4 (virtuelle)
Schaltstufen in einem Gehäuse!
Der varioton
z-Empfänger steuert über die integrierten virtuellen Schaltstufen bis zu 4
ganz normale Servos an, die sich dann genau so verhalten, wie die originalen
Bellamatic-Rudermaschinen. Zudem benötigt der varioton z-Empfänger nur
einen Akku, der eine Spannung von 3,6V bis 4,8V haben kann, d.h. ist auch mit
nur einer LiPo-Zelle betriebsbereit. Das Gehäuse ist im Stil der
Original-Komponenten gehalten, ist allerdings deutlich kleiner und leichter.
Die Akku- und Servo-Anschlüsse sind als JR-Stiftleisten ausgeführt, die 1m
lange Antenne ist aus dünner und haltbarer Silikon-Litze hergestellt und
zugentlastet. Der varioton z verwendet
für maximale Realitätstreue einen Pendelempfänger. Im Gegensatz zu den 1960ern
ist man heute auf dem Modellplatz wahrscheinlich der einzige Nutzer auf dem
27 MHz-Band. Trotzdem: Das „originale“ Risiko einer Funkstörung ist so wieder
gegenwärtig. Genau wie mit Original-Komponenten. Zusammenfassend ergeben sich mit dem varioton z-Empfänger
mehrere Vorteile: ■ Vollkommen realistisches
Tip-Tip-Steuergefühl mit dem originalen variophon-Sender. ■ Es kommen normale
Modellbau-Servos zum Einsatz, keine wertvollen Bellamatic II. ■ Wesentlich einfachere
Installation im Modell: Kleiner, leichter und nur ein Akku. ■ Geringerer Stromverbrauch als
die Original-Komponenten. ■ Im Falle eines Modell-Verlusts
gehen keine historischen Komponenten verloren. ■ Einfache und schnelle

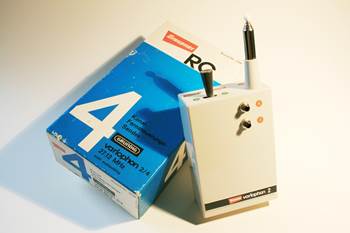

Überprüfung von variophon-Sendern möglich. ■ Auch kompatibel mit den kleinen
2 und 4-Kanal variophon-Taschensendern. ■ Passt in kleine Modelle, wo
früher die Original-Komponenten zu groß waren. ■ Der Preis beträgt kein
Monatsgehalt mehr! Weiterführende
